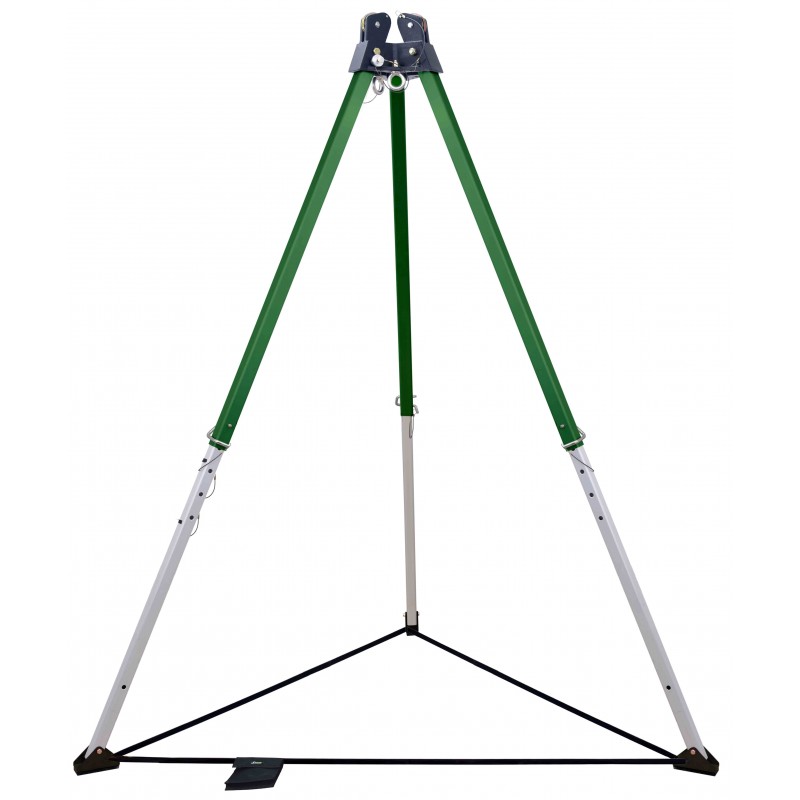

Trépied avec double poulie sur tête, hauteur maxi 2,15 m

Référence : FA6010100

Trépied avec double poulie sur tête, hauteur maxi 2,15 m

Trépied avec double poulie sur tête, hauteur maxi 2,15 m

Pour accès dans les espaces confinés

Hauteur réglable : de 1,15 m à 2,15 m

Empattement : de 1,08 m à 1,62 m

Poids : 14,6 kg

Charge maxi admissible : 500 kg sous tête / 250 kg sur jambe

Conformité : EN795:2012 type B, Directive ATEX 2014/34/UE, Directive machine, EN 1808

- Muni de deux doubles poulies montées sur la tête du trépied pour le passage du câble du treuil et de l'antichute à rappel automatique avec système de récupération intégré.

- Muni de deux anneaux d'ancrage sur la tête du trépied

- Tête de trépied moulée en alliage d'aluminium, pieds en aluminium

- Pieds équipés de semelles acier articulés avec patins en caoutchouc pour augmenter la friction et la stabilité

- Résistance des points d'ancrage > 12 kN

- Le trépied s'utilise en combinaison avec l'ensemble de platines universelles FA 60 101 02 permettant d’installer le treuil FA 60 003 20 / FA 60 003 30 / FA 60 023 20 / FA 60 023 20R.

- Il s'utilise également en combinaison avec l'ensemble de platines universelles FA 60 101 01 permettant d’installer l'antichute à rappel automatique avec treuil de sauvetage intégré FA 20 401 10/S, FA 20 401 20/R/S, FA 20 401 30/S.

- Trépied fourni avec sac de transport spécifique

Pour télécharger la notice du trépied, voir l'onglet Documents joints

FA6010100

Fiche technique

Norme(s) :
EN 795:2012 Type B
Matière :
Aluminium
EPI / NON EPI
EPI
Protection :
Protection ATEX
HS Code :
76169990

Références spécifiques

Téléchargement

Dernières versions en date - Peuvent différer des documents livrés avec le produit ou reçus précédemment.

• ATEX Certificate 3974/1/2018
Trépieds, Treuils, Systèmes KS7000-KS8000-KS9000
Téléchargement

• AET N°2777_10800-02_E06-01
FA 60 001 00, FA 60 002 00, FA 60 60 101 00, FA 60 102 00
Téléchargement

• FA60_Tripod_Inspection5
FA 60 001 00, FA 60 002 00, FA 60 101 00, FA 60 102 00
Téléchargement

• fa6010100_dc_23.pdf
DÉCLARATION DE CONFORMITÉ UE MULTILINGUE
Téléchargement

ANCRAGES

EN795 : Le point d ancrage est un point où le système antichute est attaché de façon fiable afin de garantir la sécurité de l utilisateur. Il existe différents types de point d ancrage :



Type A Dispositif d ancrage nécessitant la fixation d une ou plusieurs ancres structurelles
Type B Dispositif d ancrage ne nécessitant pas la fixation d une ou plusieurs ancres structurelles
Type C Dispositif d’ancrage utilisant un support d’assurage flexible horizontal
Type D Dispositif d’ancrage utilisant un support d’assurage rigide horizontal
Type E Dispositif d ancrage à corps mort



Utilisation : Il n y a pas de bon système antichute sans un bon point d ancrage. Quel que soit le type d intervention à réaliser et que celle-ci soit temporaire ou régulière, il est primordial de bien choisir son point d ancrage et de vérifier que la structure d accueil (bâtiment,
structure métallique, pylône,…) soit suffisamment résistante.


Que Choisir ?
Le point d ancrage est incontestablement l élément d un système antichute le plus délicat à choisir afin qu il garantisse une sécurité optimale.
Lors du choix du point d ancrage, il faut tout d abord déterminer où installer le point d ancrage.

Pour cela il faut prendre en compte les aspects suivants :

  • résistance statique du point d ancrage : > 12 kN
  • hauteur d installation : suffisamment haut par rapport au 1er obstacle potentiel en cas de chute (voir schéma facteur de chute)
  • situation : en vertical de la station de travail afin d éviter les risques liés à l effet pendulaire (voir schéma effet pendulaire)

FACTEUR DE CHUTE

Facteur de chute 0 : Position du point d ancrage au-dessus du point d accrochage de l utilisateur



Facteur de chute 1 : Position du point d ancrage au même niveau que le point d accrochage de l utilisateur



Facteur de chute 2 : Position du point d ancrage en-dessous du point d accrochage de l utilisateur



EFFET PENDULAIRE

 On veillera autant que faire se peut à privilégier les situations de travail en facteur de chute 0 ou 1 et on évitera si possible d installer un système antichute sur un point d ancrage en facteur de chute 2, l effet pendulaire doit être aussi réduit que possible.



PENDULUM EFFECT.png



Dans une représentation de l espace en 3D symbolisée ainsi: XYZ.jpg

Légende:

x = axe droite / gauche

y = axe haut / bas

z = axe arrière / avant

nous avons créé les 4 pictogrammes suivants pour vous aider à comprendre la direction dans laquelle l effort peut s appliquer sur nos points d ancrage:

Cet ancrage s utilise uniquement dans une direction horizontale par rapport à l installation.

Direction of use - Y.png Cet ancrage s utilise uniquement dans une direction verticale par rapport à l installation.
Cet ancrage s utilise à la fois dans une direction horizontale et une direction verticale par rapport à l installation. Cet ancrage s utilise dans les 3 directions par rapport à l installation.
