IBIS 2 - Punto de anclaje giratorio 360° para anticaídas retractil sobre cubierta de chapa trapezoidal

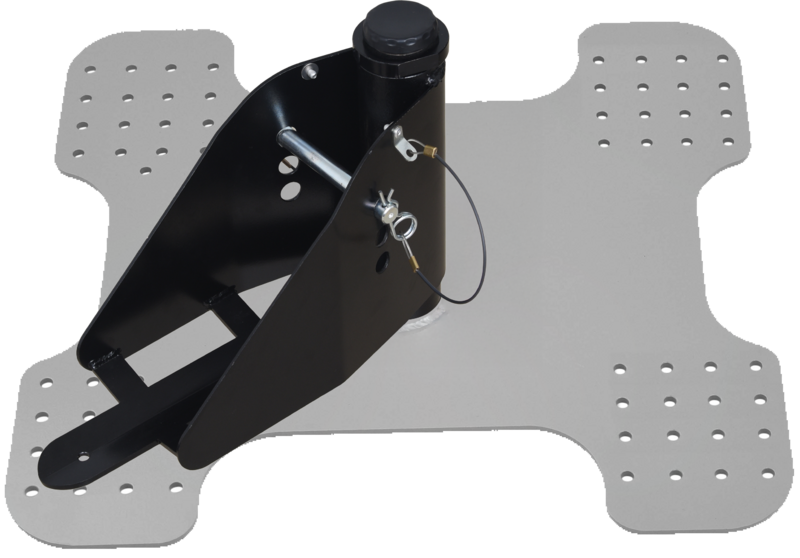

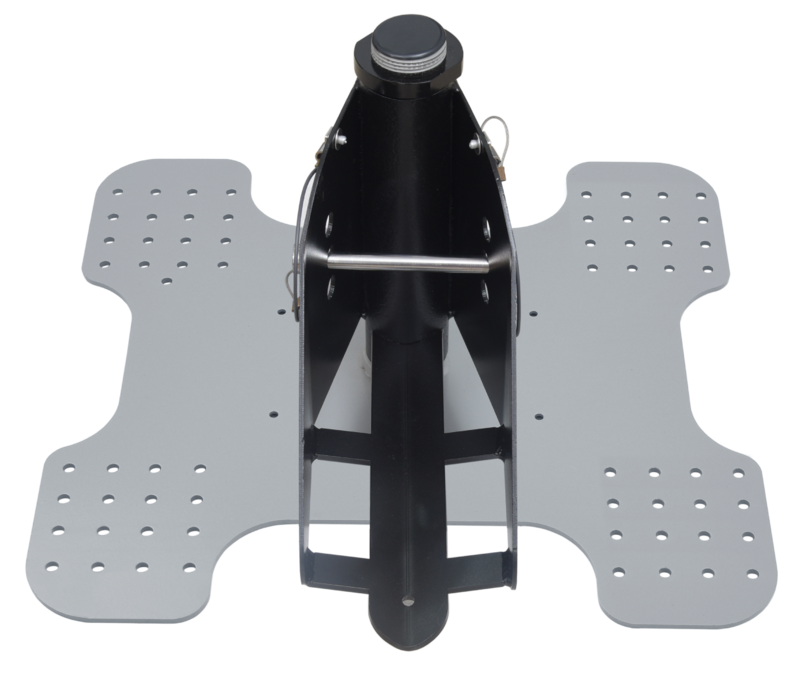

IBIS 2 : point d'ancrage fixe rotatif à 360° pour antichute à rappel automatique sur bac acier trapézoïdal

Intervenir sur une toiture en bac acier impose de disposer d'un point d'ancrage fiable, adapté au support et compatible avec les déplacements de l'opérateur. L'IBIS 2 répond à cette contrainte : conforme à la norme EN 795:2012 Type A, il offre un point d'ancrage fixe conçu pour accueillir un antichute à rappel automatique (ARA) KRATOS SAFETY, directement installé sur les couvertures en bac acier trapézoïdal.

Un rayon d'action à 360°
Le réceptacle qui accueille l'ARA tourne librement autour du mât. L'opérateur peut ainsi se déplacer tout autour du point d'ancrage et couvrir une large zone de travail sans se soucier de la position de son antichute.

Une platine universelle pour bac acier
La platine est percée de multiples trous avec un entraxe compris entre 217 mm et 465 mm, ce qui lui permet de s'adapter à une grande variété de largeurs d'ondes. Elle se fixe à l'aide de 16 rivets Ø 7,8 mm fournis, et une bande EPDM, également incluse, préserve l'étanchéité de la couverture.

Un montage de l'antichute simple et sécurisé
L'ARA se fixe sur le flanc du réceptacle grâce à un axe de fixation verrouillé par une goupille bêta. Trois trous de fixation permettent de positionner l'antichute le plus horizontalement possible selon son diamètre. L'axe et la goupille sont reliés à l'ancrage par des câblettes, pour éviter toute perte de pièce en toiture.

Une conception durable
Réalisé en acier galvanisé et en aluminium, l'IBIS 2 est pensé pour une installation permanente en extérieur. Sa durée de vie indicative est illimitée, sous réserve d'une inspection annuelle par une personne compétente agréée par KRATOS SAFETY.

Applications
Maintenance d'équipements en toiture (panneaux photovoltaïques), inspection et entretien de couvertures, nettoyage de chéneaux et toute intervention nécessitant de se déplacer autour d'un point fixe sur toiture bac acier.

Caractéristiques techniques

• Norme : EN 795:2012 Type A
• Résistance statique (selon EN 795) : > 12 kN
• Utilisation : 1 seule personne, 140 kg maximum (avec un système antichute certifié pour cette charge)
• Compatibilité : antichutes à rappel automatique KRATOS SAFETY certifiés pour une utilisation horizontale
• Fixation : 16 rivets Ø 7,8 mm inclus
• Entraxe de fixation : de 217 mm à 465 mm
• Étanchéité : bande EPDM incluse
• Matériaux : acier galvanisé, aluminium

Existe aussi pour d'autres supports
La gamme IBIS se décline en version pour structure béton (FA6004100) et pour bac acier joint debout (FA6004102).

Código SA

73269098

País de origen

INDIA

Unidades de venta

Por unidad

Tipo de gestión

Gestión de stock - N.º de lote y n.º de serie

Normas

EN 795:2012 Tipo A

Ancho empaque

510 mm

Altura del embalaje

310 mm

Longitud de embalaje

520 mm

Ancho de embalaje individual (mm)

510 mm

Altura del embalaje individual (mm)

310 mm

Longitud del envase individual (mm)

520 mm

Peso neto (kg)

16.1 kg

Número de unidades por caja máster

1

EPI / NO EPI

NON EPI

Materia

Acero

Reclinable

No

Resistencia (en kN)

12

Utilizable en Factor de caída 2

No

Resistencia a la rotura (en kN)

23 kN

Número de usuarios

1

Fijación a utilizar

Including 16x8mm rivets and 4 flash tapes (50x125mm)

Dimensiones

499 mm x 485 mm H: 277.3 mm
