Ayuda a la elección de anclajes
Los anclajes
El dispositivo de anclaje forma parte del sistema de protección individual e incluye un punto de anclaje que puede ser temporal o permanente según las clases definidas por la norma EN 795. Aprender a elegir el dispositivo de anclaje es, por tanto, fundamental, en función del soporte disponible, del número de usuarios simultáneos y de la configuración del puesto de trabajo (desplazamiento horizontal, espacio confinado, cubierta, etc.)
La norma EN 795
Uso: No existe un buen sistema anticaídas sin un buen punto de anclaje. Sea cual sea el tipo de intervención que se vaya a realizar, y ya sea esta temporal o regular, es fundamental elegir bien el punto de anclaje y verificar que la estructura de acogida (edificio, estructura metálica, poste, etc.) sea suficientemente resistente.
Dado que los anclajes constituyen una familia de productos muy amplia, se dividen en diferentes tipos. A continuación, se presenta un resumen de los distintos tipos de anclajes:
Tipo A
Dispositivo de anclaje que requiere la fijación de uno o varios anclajes estructurales
Tipo B
Dispositivo de anclaje que requiere la fijación de uno o varios anclajes estructurales
Tipo C

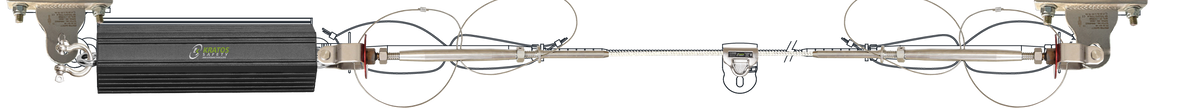

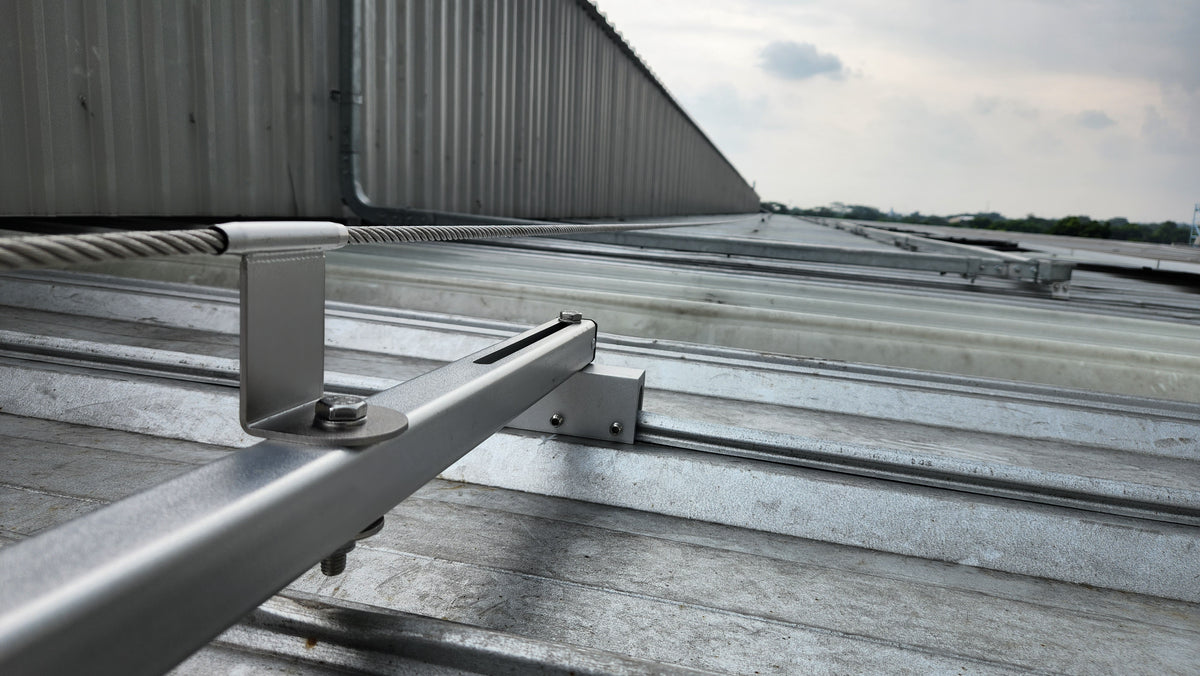

Dispositivo de anclaje que utiliza una línea de anclaje flexible horizontal
Tipo D

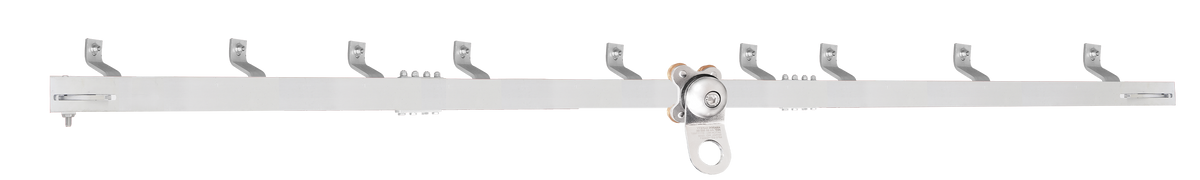

Dispositivo de anclaje que utiliza una línea de anclaje rígida horizontal
Tipo E

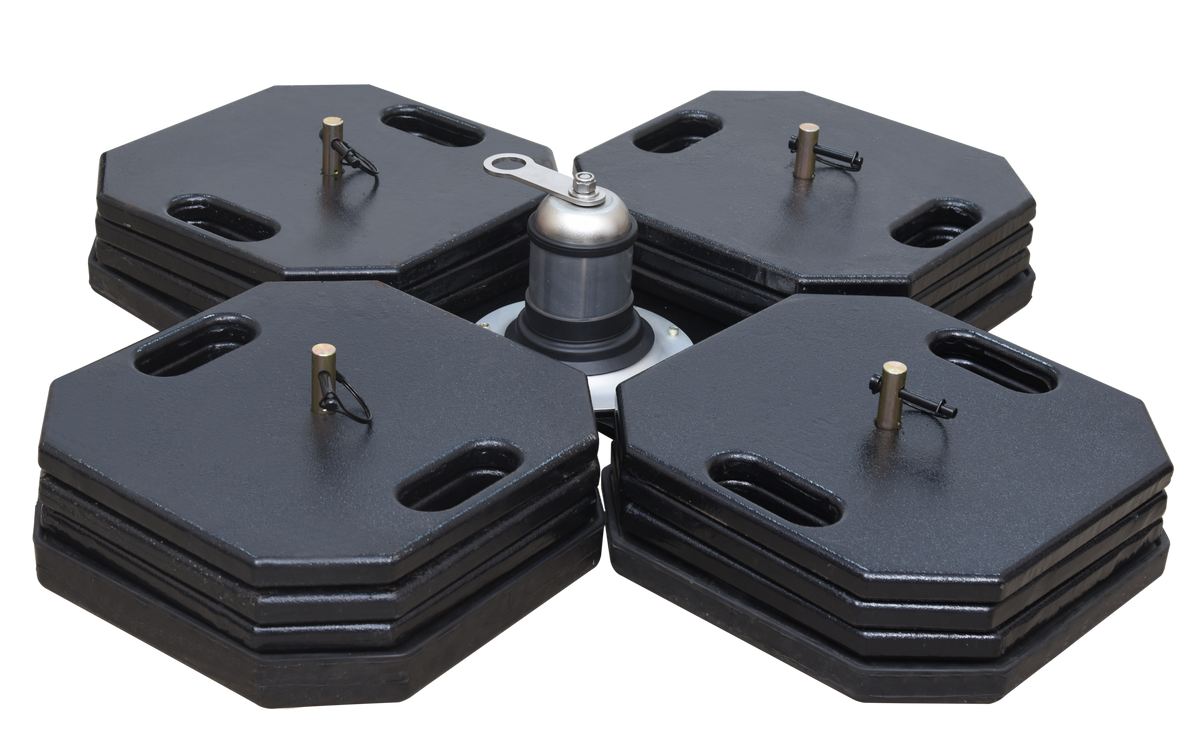

Dispositivo de anclaje de peso muerto (lastre)
¿Qué elegir?
El punto de anclaje es, sin lugar a dudas, el elemento más delicado de elegir en un sistema anticaídas para que este garantice una seguridad óptima. A la hora de elegir el punto de anclaje, hay que determinar en primer lugar dónde instalarlo. Para ello, es necesario tener en cuenta los siguientes aspectos:
- Resistencia estática del punto de anclaje: > 12 kN
- Altura de instalación: suficientemente elevada con respecto al primer obstáculo potencial en caso de caída (véase el esquema del factor de caída)
- Situación: en vertical respecto al puesto de trabajo, con el fin de evitar los riesgos relacionados con el efecto péndulo (véase el esquema del efecto péndulo más abajo)
Los diferentes factores de caídA
Factor de caída 0
Posición del punto de anclaje por encima del punto de enganche del usuario
Factor de caída 1
Posición del punto de anclaje al mismo nivel que el punto de enganche del usuario
Factor de caída 2
Posición del punto de anclaje por debajo del punto de enganche del usuario

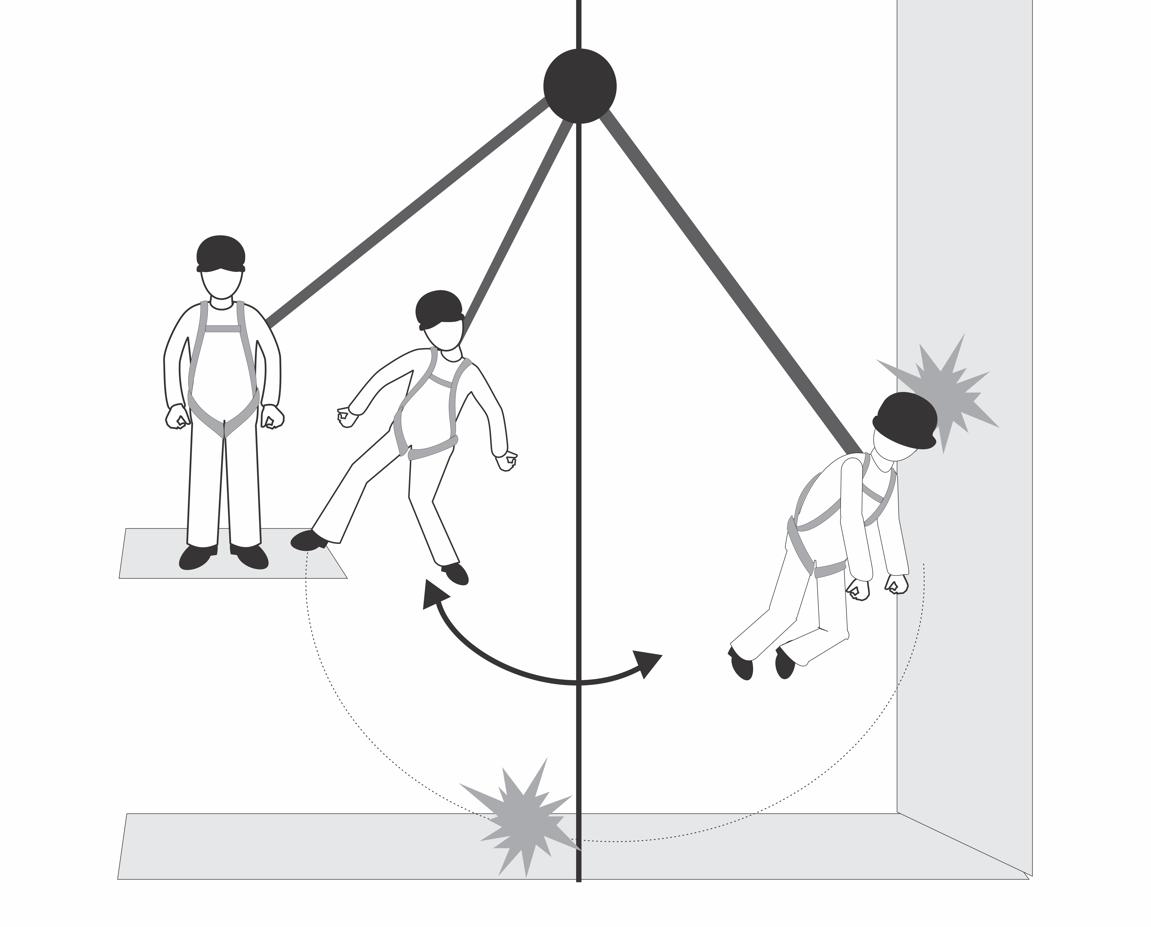

El efecto péndulo
En la medida de lo posible, se dará prioridad a las situaciones de trabajo con factor de caída 0 o 1 y se evitará, siempre que sea posible, instalar un sistema anticaídas en un punto de anclaje con factor de caída 2; el efecto péndulo debe reducirse al máximo.
Los ejes de esfuerzo sobre los puntos de anclaje

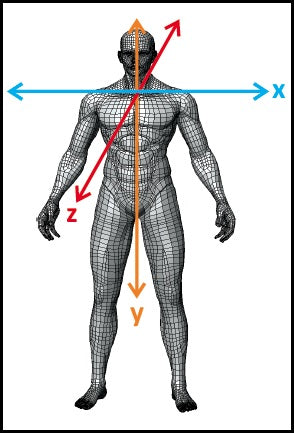

En una representación del espacio en 3D, simbolizada de la siguiente manera:
Leyenda:
x = eje derecha / izquierda
y = eje arriba / abajo
z = eje atrás / adelante

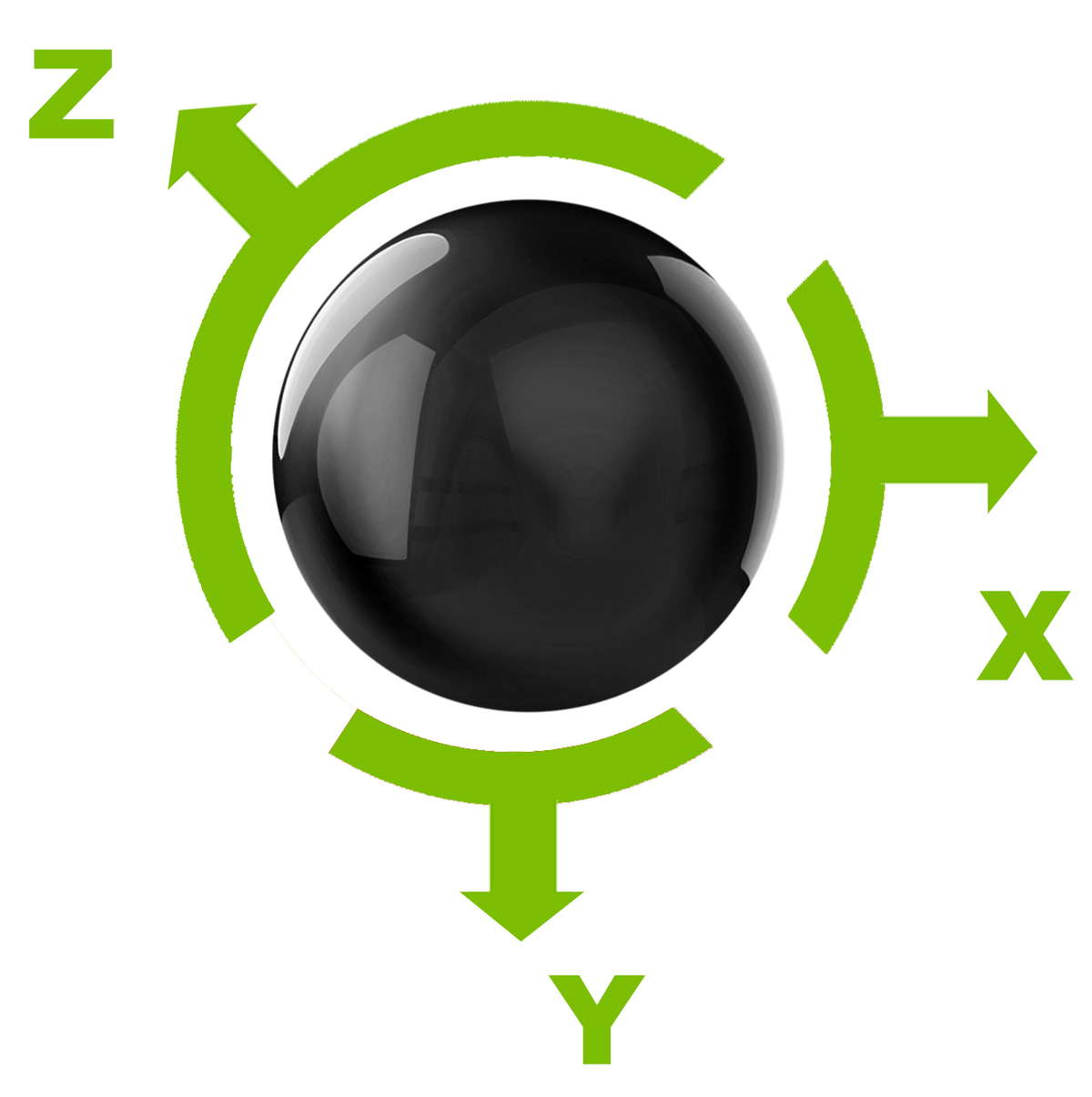

Hemos creado los 4 pictogramas siguientes para ayudarle a comprender la dirección en la que el esfuerzo puede aplicarse sobre nuestros puntos de anclaje:

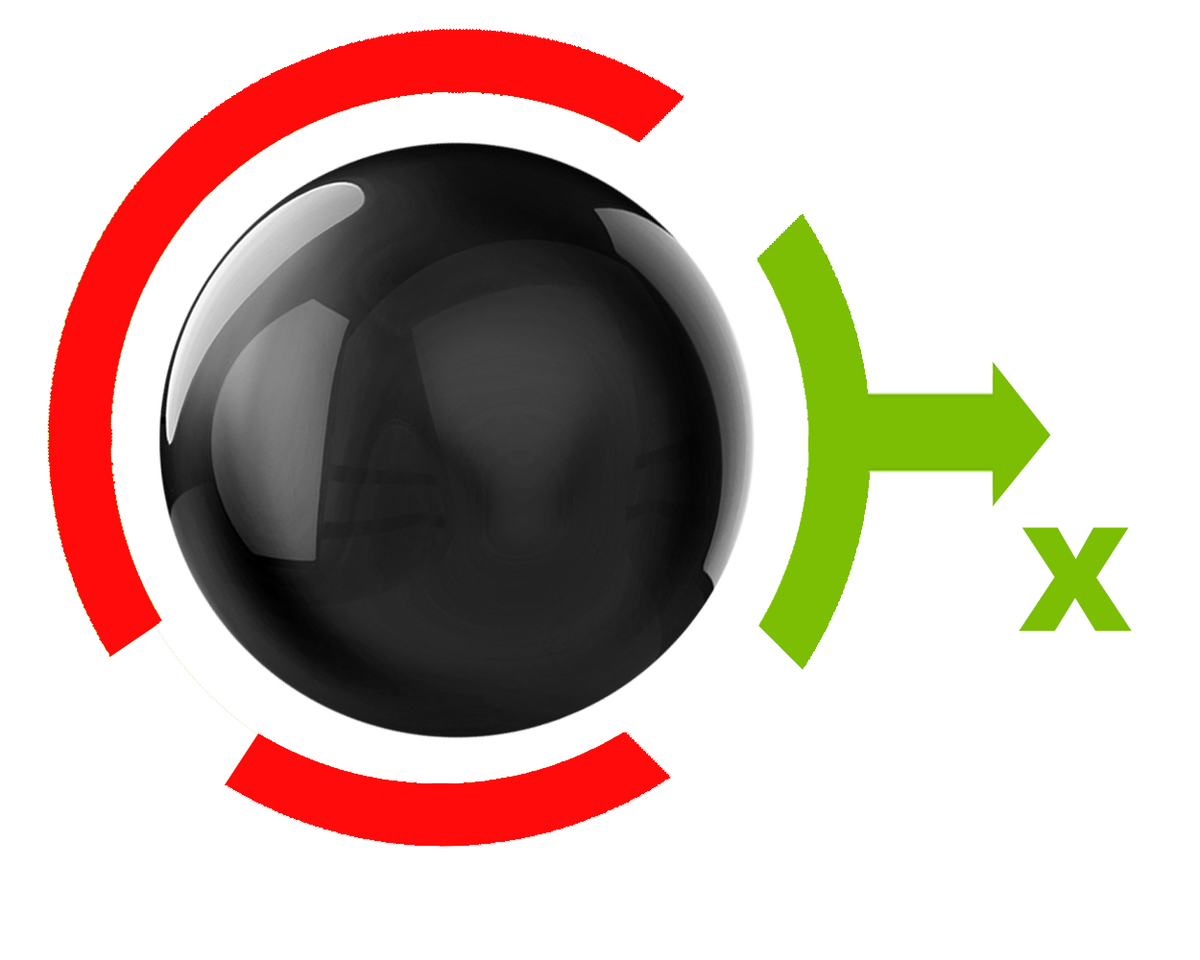

Este anclaje se utiliza únicamente en dirección horizontal con respecto a la instalación.

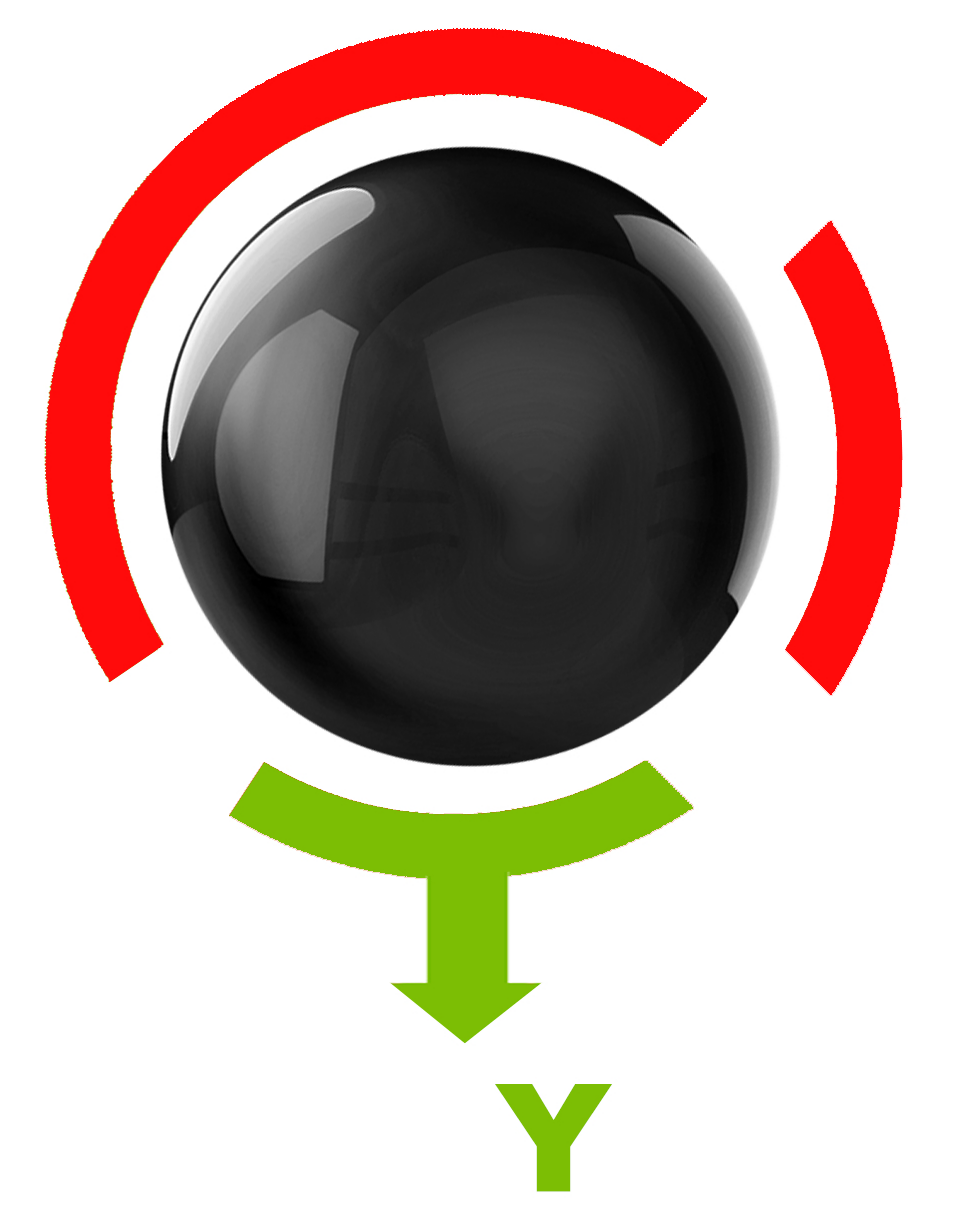

Este anclaje se utiliza únicamente en dirección vertical con respecto a la instalación.

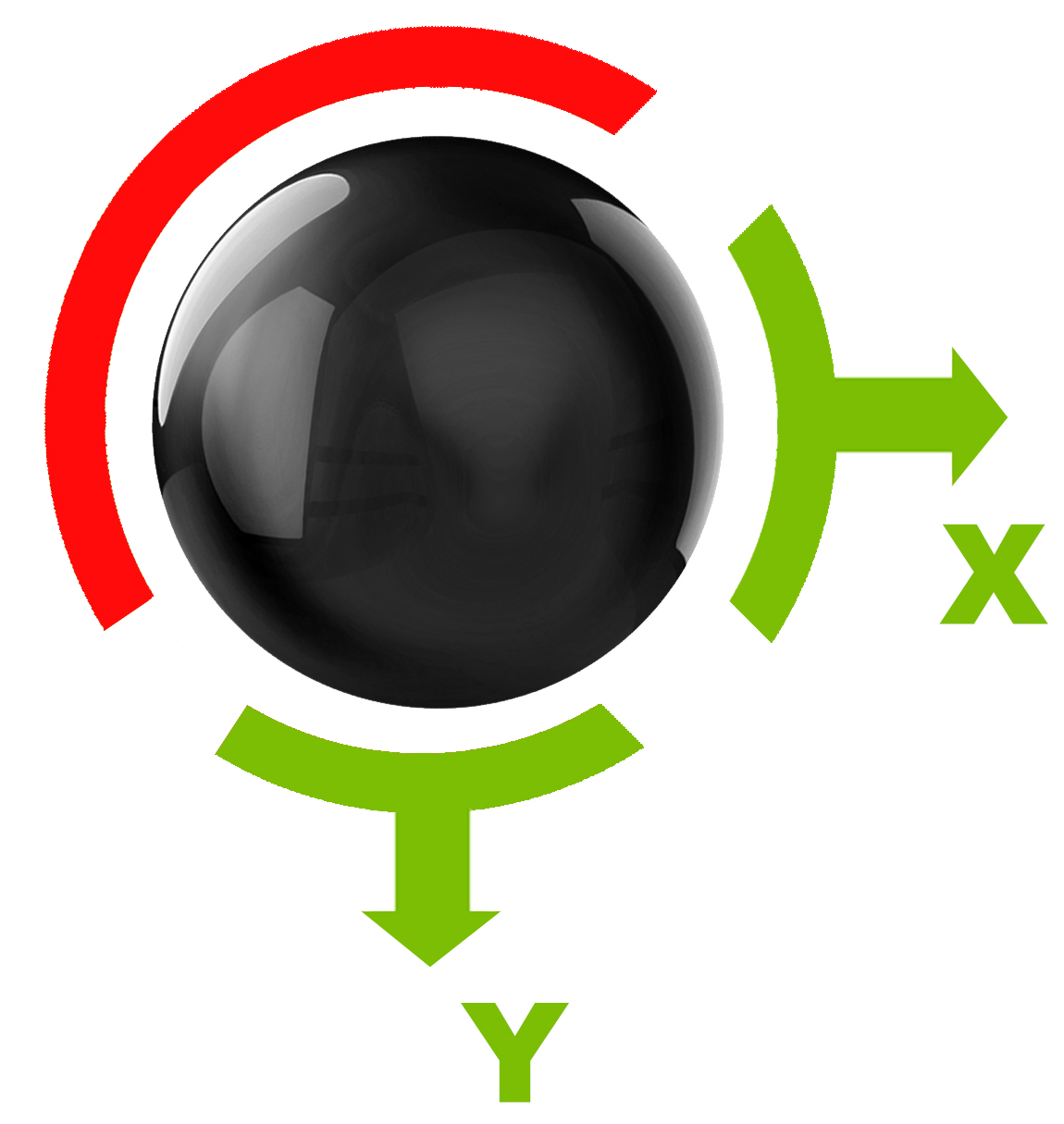

Este anclaje se utiliza tanto en dirección horizontal como en dirección vertical con respecto a la instalación.
Este anclaje se utiliza en las 3 direcciones con respecto a la instalación.
Con esta guía, ahora dispone de todas las claves para elegir correctamente los anclajes que necesita para trabajar en altura con comodidad y seguridad a diario. Elija KRATOS SAFETY hoy mismo.
