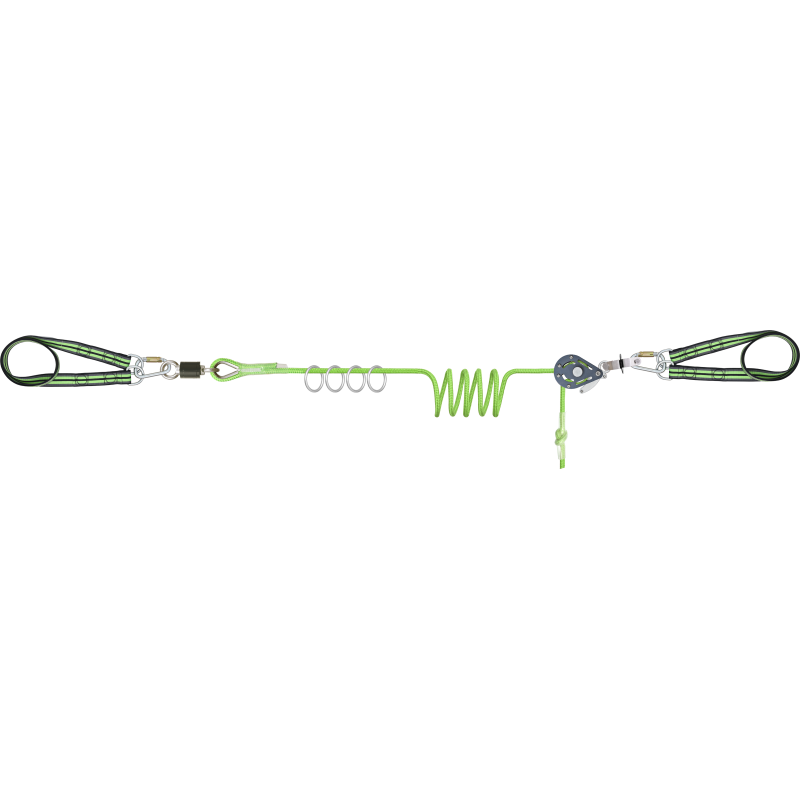

O-LINE - Horizontale temporäre Seilsicherung für 4 Personen
O-LINE - Horizontale temporäre Seilsicherung für 4 Personen
- Temporäres, wiederverwendbares System, das speziell dazu entwickelt wurde, mehreren gleichzeitig arbeitenden Benutzern eine geeignete und sichere Verankerung zu bieten.
- Kernmantelseil (Durchm. 16 mm) mit einem spezifischen Seilspanner zur Spannung der Seilsicherung zwischen zwei Trägern.
- Ausgestattet mit einem Drehwirbel-Verbinder, auf der einen Seite aus Messing, auf der anderen Seite mit Fertig-Endstück.
- schwenkbaren Verbinder aus Messing - Speziell dazu entwickelt, ein Verdrehen des Seils zu verhindern.
- Ausgestattet mit 2 Karabinern aus Stahl mit dreifacher Verriegelung und einer Öffnungsweite von 21 mm (Ref. FA 50 301 23), 2 Verankerungsgurtschlingen (Länge 2 m) und einer Transporttasche FA 90 107 00.
- Mit vier O-förmigen Stahlringen.
Verfügbare Gesamtlänge : 25 m; die dem Benutzer zur Verfügung stehende Länge beträgt zwischen 5 und 25 m.
Mindest-Länge : 5 m
Getestet für den Gebrauch durch 4 Personen
Aus Aluminium und Edelstahl
Achtung!
Bei Anbringen des Sicherungsseils ist unbedingt dessen Durchhang(f) zu beachten, welcher zur Sturzhöhe der verwendeten Absturzsicherung hinzuzuzählen ist. f = 4,83 m (für L=25m)
Material :
Seilspanner : Aluminium und Edelstahl
Drehwirbel-Verbinder : Edelstahl
Karabiner : Stahl
Gewicht: 11,64 kg
Konformität - zertifiziert nach : Verordnung (EU) 2016/425 Anhang II unter Verwendung von EN795:2012, TS16415:2013 Typ C.
Um die Gebrauchsanleitung herunter zu laden siehe Registerkarte Anhänge
ANCHORAGES
EN795 : Die Verankerungsstelle ist eine Stelle, an der das Sturzschutzsystem zuverlässig befestigt wird, um die Sicherheit des Benutzers zu garantieren.
Es gibt unterschiedliche Verankerungsstellen:
| Type A |
Verankerungsvorrichtung, die die Befestigung eines oder mehrerer Strukturanker voraussetzt |
| Type B |
Verankerungsvorrichtung, die nicht die Befestigung eines oder mehrerer Strukturanker voraussetzt |
| Type C |
Verankerungsvorrichtung mit biegsamem, horizontalem Absicherungsträger |
| Type D |
Verankerungsvorrichtung mit starrem, horizontalem Absicherungsträger |
| Type E |
Totkörper-Verankerungsvorrichtung |
Gebrauch : Ein gutes Absturzsicherungssystem setzt einen guten Verankerungspunkt voraus. Ungeachtet des Eingriffstyps und ob er vorübergehend oder regelmäßig ist, muss die Verankerungsstelle unbedingt gut ausgewählt werden und es muss geprüft werden, dass die Empfangsstruktur (Gebäude, Metallstruktur, Mast,…) ausreichend Widerstandsfähigkeit bietet.
Die Auswahlkriterien
Die Verankerungsstelle ist unbestreitbar das am schwierigsten auszuwählende Sturzschutzelement, denn sie muss optimale Sicherheit garantieren. Bei der Auswahl der Verankerungsstelle muss zuerst festgelegt werden, wo sie liegen soll.
Dazu sind die folgenden Aspekte zu berücksichtigen:
- Die statische Festigkeit der Verankerungsstelle: > 12 kN
- Installationshöhe: ausreichend hoch in Bezug zum ersten potenziellen Hindernis im Fall eines Absturzes (siehe Skizze Sturzfaktor)
- Lage: Vertikal auf dem Arbeitsposten, um Gefahren in Zusammenhang mit der Pendelwirkung zu vermeiden (siehe Skizze der Pendelwirkung)
|
Sofern möglich, sind Arbeitssituationen mit Sturzfaktor 0 oder 1 vorzuziehen; ebenso ist eine Installation des Sturzschutzsystems an einer Verankerungsstelle mit Sturzfaktor 2 zu vermeiden, und die Pendelwirkung ist weitgehend einzuschränken.
|
|
FALL FACTOR
|
|
|
|
Sturzfaktor 0
Verankerungsstelle oberhalb der Anhängstelle des Benutzers
|
Sturzfaktor 1
Verankerungsstelle auf dem gleichen Niveau wie die Anhängstelle des Benutzers
|
Sturzfaktor 2
Verankerungsstelle unterhalb der Anhängstelle des Benutzers |
| In einer 3D-Darstellung des Raumes: |
|
Bildunterschrift:
x = Achse rechts/links
y = Achse oben/unten
z = Achse hinten/vorne
|
| Wir haben die 4 folgenden Piktogramme erstellt, die Ihnen dabei helfen sollen, die Richtung zu verstehen, in welche die Kraft auf unsere Verankerungspunkte wirken kann. |
|
Diese Verankerung wird im Verhältnis zur Installation nur in horizontaler Richtung verwendet. |
|
Diese Verankerung wird im Verhältnis zur Installation nur in horizontaler Richtung verwendet. |
|
Diese Verankerung wird im Verhältnis zur Installation sowohl in vertikaler als auch in horizontaler Richtung verwendet. |
|
Diese Verankerung wird im Verhältnis zur Installation sowohl in alle 3 Richtungen verwendet. |
