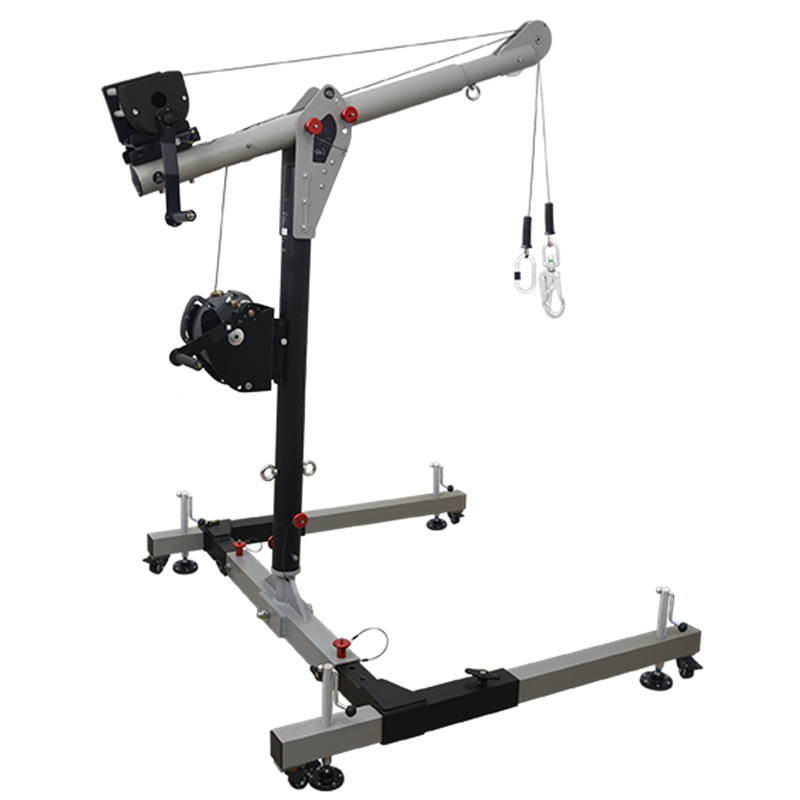

EasySafeWay 1, Gruetta mobile con base a H (colonna altezza 915 mm)
EasySafeWay 1, Gruetta mobile con base a H (colonna altezza 915 mm)
Gruetta mobile con base a H per accesso in spazi confinati con grande apertura.
Composto da FA 60 105 04 (colonna gruetta altezza 915 mm), FA 60 105 05 (braccio) e FA 60 105 06 (base a H).
Base a H dotata di piedi regolabili in altezza e livella a bolla per una corretta messa in bolla della gruetta.
Base a H: apertura min. Ø 1100 mm / apertura max Ø 1510 mm.
Braccio regolabile a 3 altezze predefinite: 1,66/2,0/2,28 m.
Materiale: Alluminio.
Peso: 58,35 kg.
Carico massimo ammissibile: 500 kg.
Conformità: EN 795:2012 Tipo B.
Resistenza dei punti di ancoraggio > 12 kN.
Codice HS: 76169990
ANCORAGGI
EN795 : Il punto di ancoraggio è un punto sul quale è collegato in modo affidabile il sistema anticaduta con l'obbietivo di garantire la sicurezza dell'utilizzatore. Esistono diversi punti di ancorraggio:
| Type A |
Dispositivo di ancoraggio che richiede il fissaggio di uno o più ancoraggi strutturali |
| Type B |
Dispositivo di ancoraggio che non richiede il fissaggio di uno o più ancoraggi strutturali |
| Type C |
Dispositivo di ancoraggio che sfrutta un supporto di sicurezza flessibile orizzontale |
| Type D |
Dispositivo di ancoraggio che sfrutta un supporto di sicurezza rigido orizzontale |
| Type E |
Dispositivo di ancoraggio a corpo morto |
Utilizzo : Nessun sistema anticaduta può definirsi effeciente senza un punto di ancoraggio efficiente. A prescindere dal tipo dell'intervento da effetuare, sia esso unico o abituale, è importante scegliere accuramente il punto di ancoraggio e verificare che la struttura ospitante (edificio, strutture di acciaio, traliccio,ecc.) sia abbastanza resistente.
Che cosa scegliere ?
Il punto di ancraggio è certamente l'elemento di un sistema anticaduta più delicato da scegliere affinché garantisca una sicurezza ottimale. Prima di scegliere il punto di ancoraggio, occore decidere dove sarà installato.
Per farlo si devono prendere in considerazione gli aspetti seguenti:
- Resistenza statica del punto di ancraggio : > 12 kN
- Altezza di installazione: Abbastanza alta rispetto al primo potenziale ostacolo in caso di caduta (v. schema fattore di caduta)
- situazione: in verticale rispetto alla postazione di lavoro per evitare i rischi legati all'effetto pendolo workstation to avoid risks of pendulum effect (v. schema effetto pendolo)
|
Sarà preferibile privilegiare le situazioni di lavoro i cui fattori di caduta sono 0 o 1 e si eviterà, se possibile, di installare un sistema anticaduta su un punto di ancoraggio il cui fattore di caduta è 2; l'effetto pendolo deve essere ridotto il più possibile.
|
|
FATTORE DI CADUTA
|
|
|
|
Fattore di caduta 0
Posizione del punto di ancoraggio al di sopra del punto di attacco dell'utilizzatore
|
Fattore di caduta 1
Posizione del punto di ancoraggio allo stesso livello del punto di attacco dell'utilizzatore
|
Fattore di caduta 2
Posizione del punto di ancoraggio al di sotto del punto di attacco dell'utilizzatore |
| In una rappresentazione tridimensionale dello spazio simboleggiata come segue: |
|
Legenda:
x = asse destra/sinistra
y = asse alto / basso
z = asse posteriore/anteriore
|
| Abbiamo creato i 4 simboli seguenti per aiutare l'utilizzatore a capire la direzione in cui lo sforzo può applicarsi sui punti di ancoraggio. |
|
Questo ancoraggio può essere utilizzato esclusivamente seguendo una direzione orizzontale. |
|
Questo ancoraggio può essere utilizzato esclusivamente seguendo una direzione verticale. |
|
Questo ancoraggio può essere utilizzato sia seguendo una direzione orizzontale sia che una verticale. |
|
Questo ancoraggio può essere uilizzato in tutte e 3 le direzioni. |
