CROSSLOOP, Punto di ancoraggio per grigliato
CROSSLOOP, Punto di ancoraggio per grigliato
Semplice, leggero e facile da installare, è concepito per essere installato su piattaforme, passerelle, superfici orizzontali costituite da grigliati in acciaio pressato, maglia mini 30x30 mm.
Prediligere sempre l’installazione al di spora di elementi strutturali (foto 3), facendo sì che il corpo del dispositivo si trovi nel senso delle barre portanti.
Il dispositivo è destinato all’uso con un sistema anticaduta, ma può essere utilizzato anche con un sistema di posizionamento o mantenimento sul lavoro.

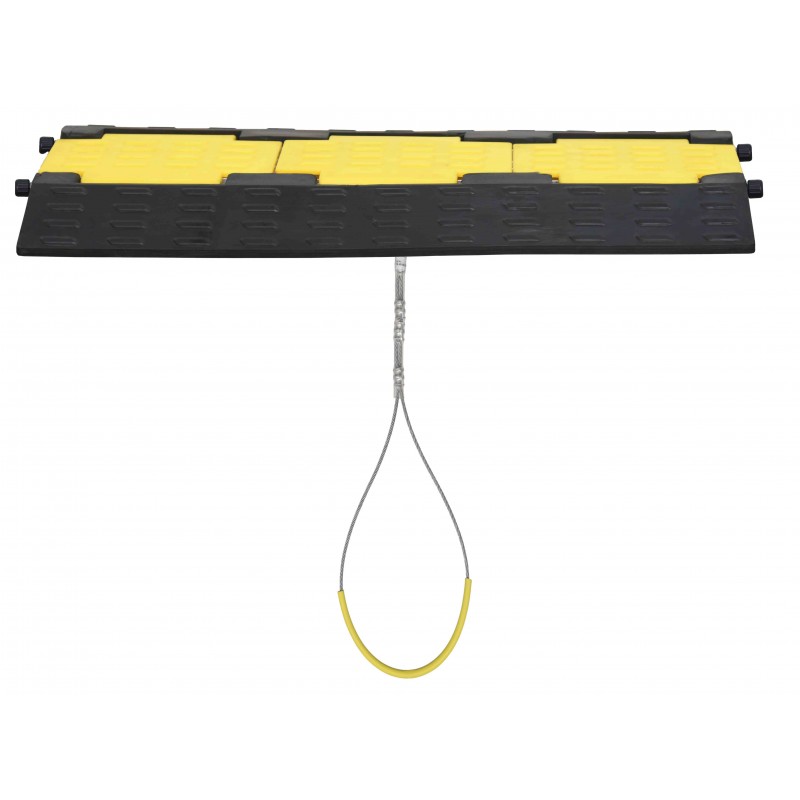

Composto da una scatola in polimero con piastra in alluminio rinforzato e perno di ancoraggio in acciaio e da una braca di ancoraggio in cavo con asola redancia a un’estremità.
Fornito con 3 diverse lunghezza di braca di ancoraggio (250/500/75 mm) oltre a un cordino di 8,50 m per facilitare l’installazione del sistema anticaduta.
Peso: 3,75 kg.
Conformità: EN 795:2012 Tipo B.
Resistenza statica in conformità con la norma EN 795:2012: 12 kN.
Codice HS: 73269098
Per scaricare le istruzioni del prodotto, vedere la scheda Documenti in allegato
ANCORAGGI
EN795 : Il punto di ancoraggio è un punto sul quale è collegato in modo affidabile il sistema anticaduta con l'obbietivo di garantire la sicurezza dell'utilizzatore. Esistono diversi punti di ancorraggio:
Type A |
Dispositivo di ancoraggio che richiede il fissaggio di uno o più ancoraggi strutturali |
Type B |
Dispositivo di ancoraggio che non richiede il fissaggio di uno o più ancoraggi strutturali |
Type C |
Dispositivo di ancoraggio che sfrutta un supporto di sicurezza flessibile orizzontale |
Type D |
Dispositivo di ancoraggio che sfrutta un supporto di sicurezza rigido orizzontale |
Type E |
Dispositivo di ancoraggio a corpo morto |
Utilizzo : Nessun sistema anticaduta può definirsi effeciente senza un punto di ancoraggio efficiente. A prescindere dal tipo dell'intervento da effetuare, sia esso unico o abituale, è importante scegliere accuramente il punto di ancoraggio e verificare che la struttura ospitante (edificio, strutture di acciaio, traliccio,ecc.) sia abbastanza resistente.
Che cosa scegliere ?
Il punto di ancraggio è certamente l'elemento di un sistema anticaduta più delicato da scegliere affinché garantisca una sicurezza ottimale. Prima di scegliere il punto di ancoraggio, occore decidere dove sarà installato.
Per farlo si devono prendere in considerazione gli aspetti seguenti:
- Resistenza statica del punto di ancraggio : > 12 kN
- Altezza di installazione: Abbastanza alta rispetto al primo potenziale ostacolo in caso di caduta (v. schema fattore di caduta)
- situazione: in verticale rispetto alla postazione di lavoro per evitare i rischi legati all'effetto pendolo workstation to avoid risks of pendulum effect (v. schema effetto pendolo)
Sarà preferibile privilegiare le situazioni di lavoro i cui fattori di caduta sono 0 o 1 e si eviterà, se possibile, di installare un sistema anticaduta su un punto di ancoraggio il cui fattore di caduta è 2; l'effetto pendolo deve essere ridotto il più possibile.
|
|
FATTORE DI CADUTA
|
|
|
Fattore di caduta 0 Posizione del punto di ancoraggio al di sopra del punto di attacco dell'utilizzatore
|
Fattore di caduta 1 Posizione del punto di ancoraggio allo stesso livello del punto di attacco dell'utilizzatore
|
Fattore di caduta 2 Posizione del punto di ancoraggio al di sotto del punto di attacco dell'utilizzatore |
In una rappresentazione tridimensionale dello spazio simboleggiata come segue: |
|
Legenda:
x = asse destra/sinistra
y = asse alto / basso
z = asse posteriore/anteriore
|
Abbiamo creato i 4 simboli seguenti per aiutare l'utilizzatore a capire la direzione in cui lo sforzo può applicarsi sui punti di ancoraggio. |
|
Questo ancoraggio può essere utilizzato esclusivamente seguendo una direzione orizzontale. |
|
Questo ancoraggio può essere utilizzato esclusivamente seguendo una direzione verticale. |
|
Questo ancoraggio può essere utilizzato sia seguendo una direzione orizzontale sia che una verticale. |
|
Questo ancoraggio può essere uilizzato in tutte e 3 le direzioni. |
